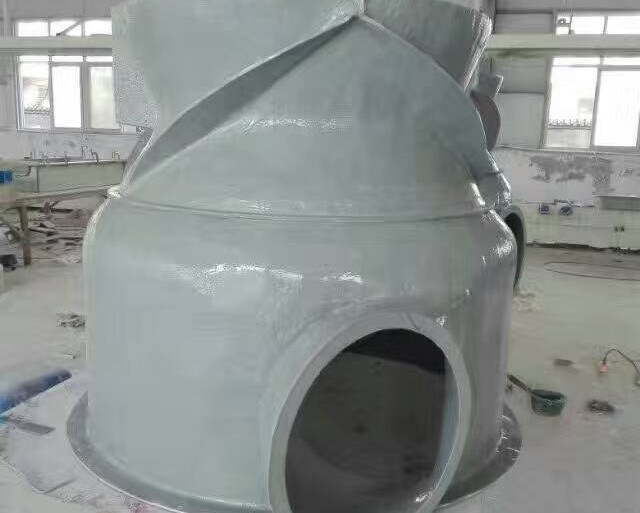

(1)輕質(zhì)高強

   相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強度卻接近，甚至超過(guò)碳素鋼，而比強度可以與高級合金鋼相比。因此，在航空、火  箭、宇宙飛行器、高壓容器以及在其他需要減輕自重的制品應用中，都具有卓越成效。某些環(huán)氧FRP的拉伸、彎曲和壓縮強度均能達到400Mpa以上。

(2)耐腐蝕性能好

   FRP是良好的耐腐材料，對大氣、水和一般濃度的酸、堿、鹽以及多種油類(lèi)和溶劑都有較抵抗能力。已應用到化工防腐的各個(gè)方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。

(3)電性能好

   是優(yōu)良的絕緣材料，用來(lái)制造絕緣體。高頻下仍能保護良好介電性。微波透過(guò)性良好，已廣泛用于雷達天線(xiàn)罩。

(4)熱性能良好

   FRP熱導率低，室溫下為1.25~1.67kJ/（m ?h?K），只有金屬的1/100~1/1000，是優(yōu)良的絕熱材料。在瞬時(shí)超高溫情況下，是理想的熱防護和耐燒蝕材料，能保護宇宙*行器在2000℃以上承受高速氣流的沖刷。

(5)可設計性好

   ①可以根據需要，靈活地設計出各種結構產(chǎn)品，來(lái)滿(mǎn)足使用要求，可以使產(chǎn)品有很好的整體性。

   ②可以充分選擇材料來(lái)滿(mǎn)足產(chǎn)品的性能，如：可以設計出耐腐的，耐瞬時(shí)高溫的、產(chǎn)品某方向上有特別高強度的、介電性好的，等等。

(6)工藝性?xún)?yōu)良

   ①可以根據產(chǎn)品的形狀、技術(shù)要求、用途及數量來(lái)靈活地選擇成型工藝。

   ②工藝簡(jiǎn)單，可以一次成型，經(jīng)濟效果突出，尤其對形狀復雜、不易成型的數量少的產(chǎn)品，更突出它的工藝優(yōu)越性。

缺點(diǎn)
彈性模量低
FRP的彈性模量比木材大兩倍，但比鋼（E=2.1E5）小10倍，因此在產(chǎn)品結構中常感到剛性不足，容易變形。
可以做成薄殼結構、夾層結構，也可通過(guò)高模量纖維或者做加強筋等形式來(lái)彌補。
長(cháng)期耐溫性差
一般FRP不能在高溫下長(cháng)期使用，通用聚酯FRP在50℃以上強度就明顯下降，一般只在100℃以下使用；通用型環(huán)氧FRP在60℃以上，強度有明顯下降。但可以選擇耐高溫樹(shù)脂，使長(cháng)期工作溫度在200~300℃是可能的。
老剪切強度低
層間剪切強度是靠樹(shù)脂來(lái)承擔的，所以很低?？梢酝ㄟ^(guò)選擇工藝、使用偶聯(lián)劑等方法來(lái)提高層間粘結力，最主要的是在產(chǎn)品設計時(shí)，盡量避免使層間受剪。
